新闻中心
输送皮带热硫化接头用胶料 -未硫化面胶产品介绍
编辑：2026-02-28 00:00:00
输送皮带热硫化接头用胶料
-未硫化面胶产品介绍
在输送皮带热硫化接头工艺中，未硫化面胶是不可或缺的关键胶料。它铺设在接头外层，直接接触物料与滚筒，其质量直接影响接头的耐磨、抗腐性能及使用寿命，广泛应用于矿山、港口、电厂等工业场景。下面从核心作用、选型要点、使用规范和常见误区几方面，清晰介绍这款胶料。
核心作用：接头的“外层防护盾”
耐磨抗冲击：作为直接受力层，通过特殊配方设计，耐磨性能是普通橡胶的2-3倍，能抵御物料摩擦与尖锐杂质冲击，减少接头表面磨损。
密封防腐蚀：硫化固化后形成致密胶层，可阻挡雨水、粉尘、酸碱介质侵入，避免接头内部芯层与骨架材料老化锈蚀。
融合衔接：与原皮带覆盖胶发生交联反应，形成无缝衔接，确保接头厚度与原带一致，避免运行时因凸起产生额外摩擦。
选型要点：3点避开质量坑
匹配皮带材质：需与原皮带覆盖胶材质兼容，普通织物芯皮带选天然橡胶基款，钢丝绳芯皮带选专用高粘配方。
关注核心指标：邵氏硬度控制在65-75 Shore A，拉伸强度不低于16MPa，耐磨指数达标。
适配工况：露天场景选耐紫外线款，高温环境选三元乙丙橡胶配方，腐蚀场景选耐酸碱专用款。
使用规范：施工细节决定效 果

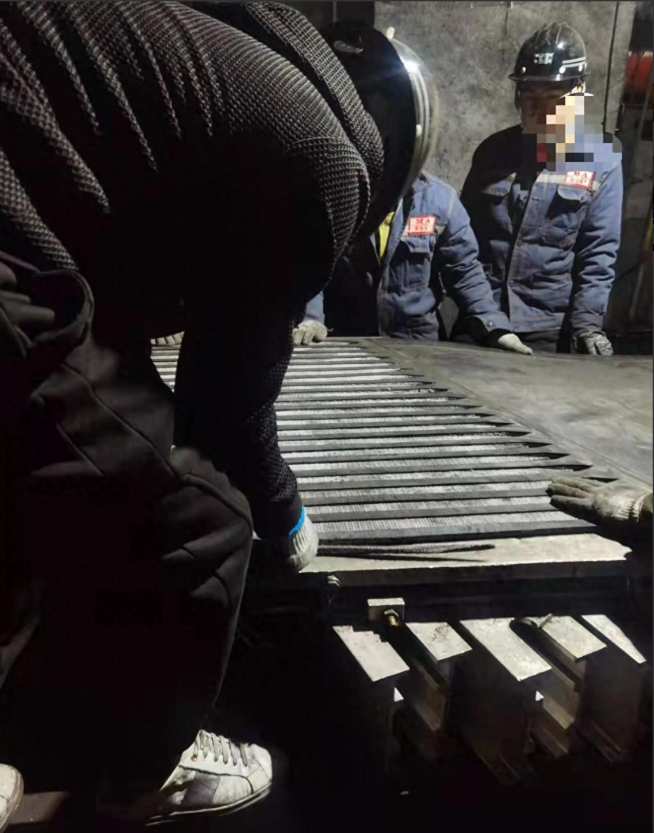

预处理：接头表面打磨至粗糙，用专用清洗剂除油除尘，确保无杂质残留并晾干。
控制厚度：与原皮带覆盖胶厚度一致（常规3-8mm），高磨损区可增厚1-2mm，边缘切45°坡口便于贴合。
匹配硫化参数：常规适配145-150℃温度、1.5MPa压力，保温时间按面胶厚度计算，每毫米约4-5分钟。
储存与使用：密封存于5-30℃阴凉处，开封后尽快用完，避免固化失效。
常见误区：这些错误别犯
用芯胶替代面胶：芯胶耐磨性能不足，短期内会严重磨损，导致接头失效。
厚度随意增减：过厚易导致接头凸起摩擦滚筒，过薄则防护不足。
忽视配套使用：未与同品牌芯胶、硫化胶浆搭配，可能出现硫化不同步、分层问题。
硫化后强制降温：会破坏胶层结合结构，降低粘接强度与耐磨性。
